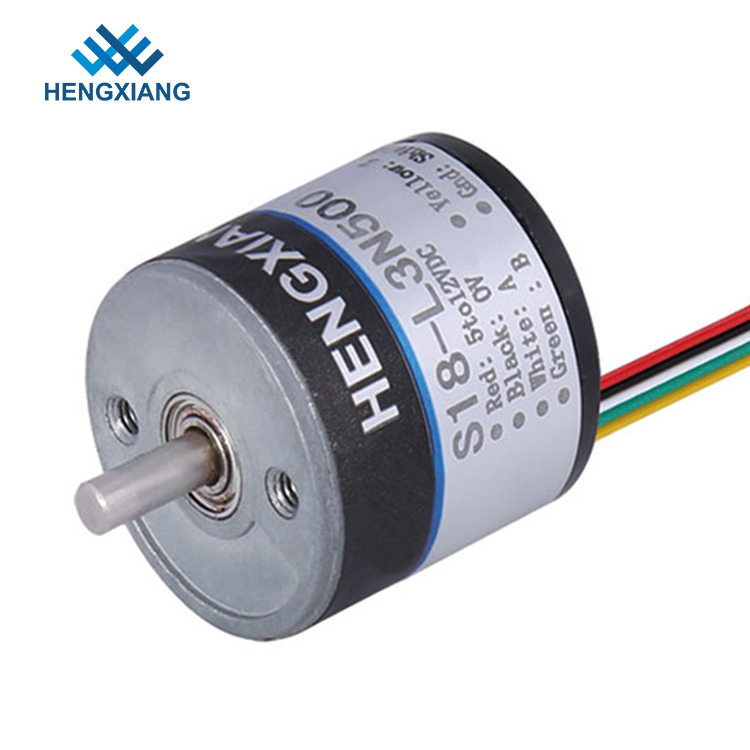

Миниатюрный роторный участок НПН АБ кодировщика С18 вывел наружу вал 1600 размера разрешения мини 2.5мм для субминятуре мотора
Данные по основы продукта мини кодировщика С18
Толщина тела кодировщика 18мм
Твердый диаметр 2.5мм вала, с формой д
Длина 7мм вала
Диаметр сизе12мм установки
Напряжение тока 5В или 8-30В электропитания
Выходной сигнал цепи: НПН&ПНП
Воспринимать основной: светоэлектрический
ИМП ульс в поворот: 250ппр-1600ппр
Максимальная скорость 5000рпм мотора
Ранг ИП50 защиты ровная
Выход ленточного кабеля
Детальные спецификации
Бренд | ХЭНГСИАНГ |
Внешние размеры | Внешний диаметр: 18мм |
Толщина: 18мм | |
Твердый диаметр вала: ⌀2.5мм | |
Разрешение | 36; 50; 60; 100; 200; 250; 256; 360; 400; 500; 512; 720; 800; 1000; 1024; 1440; 1600 |
Участок выхода | Фазируйте а, б, з |
Подача напряжения | ДК5В; ДК8-30В |
Тип выхода | Кабель вне от стороны |
Кабель вне от задней части | |
Режим выхода | Выведенная наружу цепь сборника открытая (НПН &ПНП) |
Экологическая температура | Рабочая температура: -20~+80° (не морозить) |
Температура хранения: -25~+85° (не морозить) | |
Экологическая гуманность | Оператинг и хранение: 35~85%РХ (не-конденсировать) |
Верхняя частота ответа | 100кХз Макс |
Верхний Рев | 5000рпм |
Ранг защиты | ИП50 |
Течение потребления | 50мА Макс |
Время падения подъема | 100нсек Макс |
Нагрузка вала | Радиел: 2Н; Осевой: 2Н |
Вибрация (вытерпите) | Амплитуда 0.75мм, 10-50Хз, 1 час для направления С/И/З индивидуально |
Удар (вытерпите) | 49/м/с2, три раза для кс, ы, направление з индивидуально |
Материал вала | нержавеющая сталь 304 |
Длина кабеля | 150мм |
Принцип кодировщика
Механическая степень фактическое вращение вала в градусах. Электрический градус использован для электрических сигналов. Необходимое время на завершать один переменное электрическое напряжение/период тока определено как 360 электрических градусов (ел°). Для дифференциальных кодировщиков, один цикл равен до один полный ИМП ульс. С, который дали ППР электрический градус можно преобразовать к механической степени для любого дифференциального кодировщика.
Каждое ел° 90 дифференциальный кодировщик выводит наружу поднимая или падая край на «а» или «выведенном наружу б» которое можно интерпретировать как отсчет. Если кодировщик выводит наружу 1000 ППР, то счетчик может интерпретировать 4000 отсчетов (4 отсчета каждый ИМП ульс).
Пакет
Каждый одиночный кодировщик упакован в одиночную безопасную коробку с защищая пузырем.
После этого все кодировщики будут положены в более большую коробку для подготовки пересылки.
О нашей фабрике
Вопрос о кодировщиках или нашей фабрике перед приказывать
К: Где ваша фабрика?
А: Наша фабрика расположена на городе Шанхая.
К: Могу я оплатить посещение к вашей фабрике?
А: Да, вы мы приветствуем для того чтобы посетить нашу фабрику в любое время если удобный.
К: Сколько времени ваш срок поставки?
А: Обычно 3 рабочего дня для образца, 7-15 дней для массового производства,
Дата продукции согласно количеству заказа.
К: Что самое высокое разрешение ваших продуктов кодировщика?
А: Самое высокое разрешение 80000ппр, вы может отправить нас по электронной почте для больше информации.
К: Можно ваш кодировщик подгонять?
А: Да, наш кодировщик можно подгонять согласно вашим требованиям,
К: Вы испытываете ваш продукт кодировщика перед пересылкой?
А: Да, мы 100% испытываем и рассматриваем каждую часть прежде чем грузящ для того чтобы убеждаться она работа хорошо на вашем приборе.
