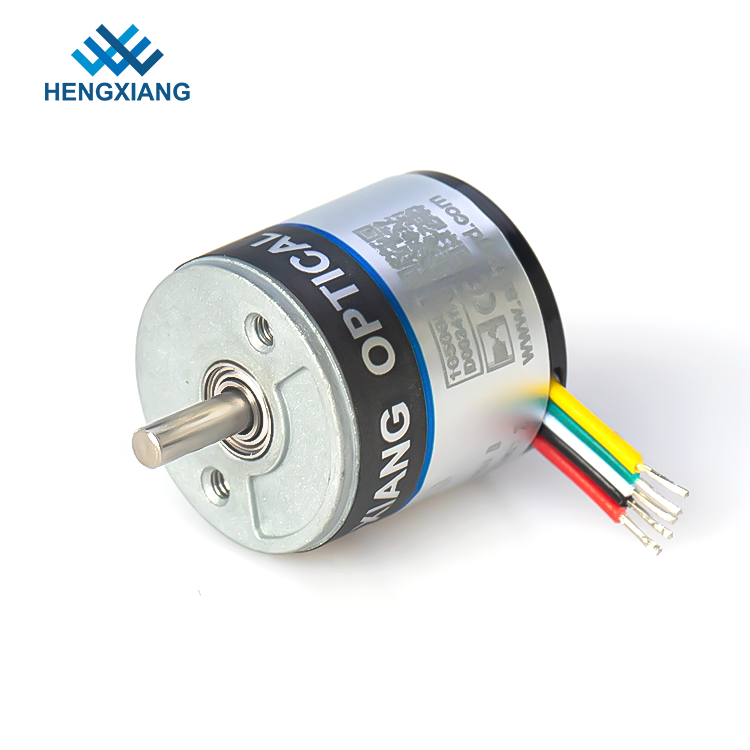

Solid Shaft 2.5mm OD 18mm Miniature Rotary Encoder

Кодировщик твердой миниатюры вала 2.5mm OD 18mm роторный

Продукция - Миниатюрный роторный кодировщик
  • Высокий свет

    Кодировщик OD 18mm миниатюрный роторный

    ,

    Кодировщик твердой миниатюры вала роторный

    ,

    Кодировщик 360 разрешений миниатюрный роторный

  • Название продукта
    Разрешение участка 360 кодировщика ABZ наружной миниатюры вала 2.5mm диаметра 18mm твердой роторное
  • Внешние размеры
    Твердый диаметр вала: ⌀2.5mm
  • Разрешение
    36; 50; 60; 100; 200; 250; 256; 360; 400; 500; 512; 720; 800; 1000; 1024; 1440; 1600
  • Участок выхода
    Участок a, b, z
  • Подача напряжения
    DC5V; DC8-30V
  • Тип выхода
    Кабель вне от задней части
  • Место происхождения
    Шанхай, Китай
  • Фирменное наименование
    HENGXIANG
  • Сертификация
    CE,ISO9001
  • Номер модели
    Дифференциальный кодировщик S18
  • Количество мин заказа
    кодировщик 1pcs для начала заказа
  • Цена
    negotiable
  • Упаковывая детали
    каждое 1 часть упакованная в одиночную коробку коробки
  • Время доставки
    3-5 рабочих дней для заказа образца, 7-15 рабочих дней для массового заказа
  • Условия оплаты
    D/A, D/P, T/T, западное соединение, кредитная карточка, Master Card, PayPal, etc
  • Поставка способности
    части 100K в год

Кодировщик твердой миниатюры вала 2.5mm OD 18mm роторный

  • Solid Shaft 2.5mm OD 18mm Miniature Rotary Encoder
Получить цену Контакт

Разрешение участка 360 кодировщика ABZ наружной миниатюры вала 2.5mm диаметра 18mm твердой роторное



Характер продукции



Наши дела внимание



1. выбрать напряжение тока электропитания: DC5V или DC8-30V

2. выбрать номер модели плиты весны лист если вы выбираете кодировщик полого вала

3. Пожалуйста посоветуйте скорости мотора (RPM) что вы фактически для использования

4. Если вы имеете любые другие требования, то пожалуйста обеспечьте параметры детали



Наши пункты продажи



•  Быстрый ответ раз получал запрос цитаты клиента

•  Профессиональная команда инженера, разрешить ваши проблемы в любое время

•  Строго осмотр перед пересылкой

•  Различные модели кодировщика, который нужно выбрать

•  Короткое время выполнения

•  Высококачественный стандарт



Дифференциальная таблица параметра кодировщика S18



Название продукта Разрешение участка 360 кодировщика ABZ наружной миниатюры вала 2.5mm диаметра 18mm твердой роторное
Бренд HENGXIANG
Внешние размеры Внешний диаметр: 18mm
Толщина: 18mm
Твердый диаметр вала: ⌀2.5mm
Разрешение 36; 50; 60; 100; 200; 250; 256; 360; 400; 500; 512; 720; 800; 1000; 1024; 1440; 1600
Участок выхода Участок a, b, z
Подача напряжения DC5V; DC8-30V
Тип выхода Кабель вне от стороны
Кабель вне от задней части
Режим выхода Выход открытой цепи сборника (NPN &PNP)
Экологическая температура Рабочая температура: -20~+80° (не cing)
Температура хранения: -25~+85° (не морозить)
Экологическая гуманность Работать и хранение: 35~85%RH (не-конденсировать)
Верхняя частота ответа 100kHz Макс
Вибрация (вытерпите) Амплитуда 0.75mm, 10-50Hz, 1 час для направления X/Y/Z индивидуально
Сотрясите (вытерпеть) 49/m/s2, три раза для x, y, направление z индивидуально
Материал вала нержавеющая сталь 304
Длина кабеля 150mm
Раковина алюминиевый сплав
Пакет Коробка коробки
Чистый вес О 20g (с пакетом)
Аттестация CE



Кодировщик твердой миниатюры вала 2.5mm OD 18mm роторный 0

Каталог кодировщика



Если вы уже выбирали модель, то кодировщика вы идете приказать, пожалуйста отправьте нас по электронной почте сразу или свяжитесь онлайновая служба прямо сейчас для того чтобы получить самый последний каталог.

Но если вы все еще иметь любые сомнения на выборе правого номера модели кодировщика, то вы также свободны связаться мы для того чтобы получить родственный каталог.



Метод деятельности кодировщика



oday самые дифференциальные кодировщики имеют пушпульное (HTL) или (TTL) водитель выхода RS422, эти заменял большую часть из более старых цепей выхода как открытый сборник NPN, открытый сборник PNP, выход напряжения тока.

Пушпульные цепи (HTL), также известные как тотемный столб, обеспечивают уровень сигнала который соответствует прикладной подаче напряжения. Подача напряжения типично выстраивает в ряд от 8 до 30 VDC.

Со свойственными соединениями вы можете использовать пушпульный интерфейс для замены истинных открытых цепей сборника путем использование внешнего соединенного диода в пути ограничивать направление течения для (TTL) цепей RS422 обеспечьте постоянн уровень сигнала 5 v который не зависит на подаче напряжения. 2 ряда подачи напряжения можно выбрать: От 4,75 до 5,5 VDC (смогите быть использовано для замены водителей выхода открытого сборника) или от 8 до 30 VDC. Использующ сигналы дифференциала выход полно исполняет к стандарту RS422.

Дифференциальные выходы имеют самую высокую возможность частоты откликов и самую лучшую невосприимчивость шума. Обеспечить этому приемник должен также быть дифференциалом.

Замена более старых водителей выхода



Дата продукции



3-5 рабочих дней для образца после оплаченного полного

7-15 дней для массового производства после оплаченного полного
