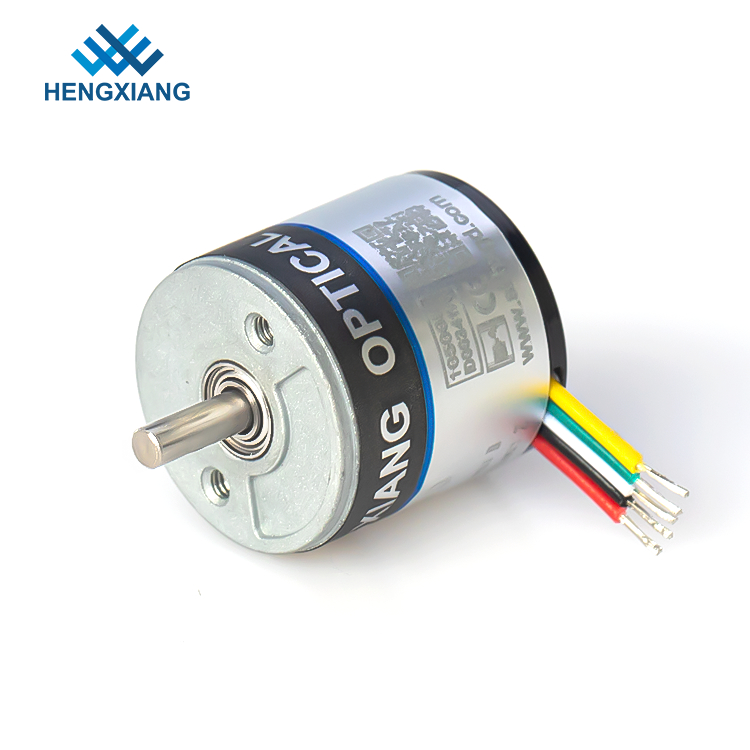

NPN наружный диаметр 18 мм мини поворотный энкодер сплошной вал 2,5 мм 60ppr 3.3Vdc
1, принцип работы:
На центральном валу фотоэлектрического кодового диска, на котором сквозное кольцо, темная надпись, считываются фотоэлектрические передающие и принимающие устройства, чтобы получить четыре группы синусоидальных сигналов, объединенных в A, B, C, D, каждая разница синусоидальной волны разность фаз 90 градусов (относительно окружной волны на 360 градусов), обратный сигнал C, D, наложенный на две фазы A, B, может повысить стабильность сигнала;другой каждый оборот выдает импульс Z-фазы, чтобы представить исходное положение нулевой позиции.
Поскольку разность фаз между A и B составляет 90 градусов, можно различать прямое и обратное вращение энкодера, сравнивая, находится ли фаза A впереди или фаза B впереди, и можно определить нулевое исходное положение энкодера. полученный нулевым импульсом.
1. Особенность: мини-инкрементный энкодер, полый вал, простота установки.
2. Применение: сверхминиатюрный двигатель, небольшой прибор для автоматического управления.
3. Важные параметры: внешний диаметр 18 мм, толщина 15,3 мм, полый/глухой вал 2,5 мм, максимальное разрешение 1600 ppr, напряжение питания DC5V;DC8-30В, класс защиты IP50, длина кабеля 150мм
