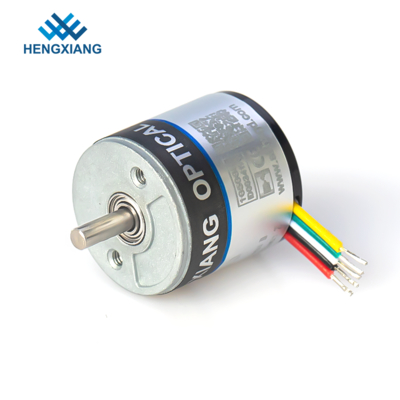

S18 Miniature Rotary Encoder 1600 Resolution For Subminiature Motor

Миниатюрное роторное разрешение 1600 кодировщика S18 для Subminiature мотора

Продукция - Миниатюрный роторный кодировщик
  • Высокий свет

    Миниатюрный роторный кодировщик S18

    ,

    Миниатюрное роторное разрешение 1600 кодировщика

    ,

    Кодировщик Subminiature мотора роторный

  • Название продукта
    Миниатюрный роторный участок NPN AB кодировщика S18 вывел наружу разрешение 1600 для subminiature мо
  • Толщина тела кодировщика
    18мм
  • Твердый диаметр вала
    2.5mm, с формой d
  • Длина вала
    7мм
  • Размер диаметра установки
    12mm
  • Напряжение тока электропитания
    5 В или 8-30 В
  • Место происхождения
    Шанхай, Китай
  • Фирменное наименование
    HENGXIANG
  • Сертификация
    CE,ISO9001
  • Номер модели
    С18
  • Количество мин заказа
    1pcs
  • Цена
    Consult us
  • Упаковывая детали
    каждое 1 часть было упаковано в одиночную коробку коробки
  • Время доставки
    3-5 рабочих дней для заказа образца, 7-15 рабочих дней для массового заказа
  • Условия оплаты
    L/C, D/A, D/P, T/T, западное соединение, MoneyGram
  • Поставка способности
    части 100K в год

Миниатюрное роторное разрешение 1600 кодировщика S18 для Subminiature мотора

  • S18 Miniature Rotary Encoder 1600 Resolution For Subminiature Motor
  • S18 Miniature Rotary Encoder 1600 Resolution For Subminiature Motor
  • S18 Miniature Rotary Encoder 1600 Resolution For Subminiature Motor
Получить цену Контакт

Миниатюрный роторный участок NPN AB кодировщика S18 вывел наружу разрешение 1600 для subminiature мотора



Характер продукции





Данные по основы продукта мини кодировщика S18

Толщина тела кодировщика 18mm

Твердый диаметр 2.5mm вала, с формой d

Длина 7mm вала

Диаметр size12mm установки

Напряжение тока 5V или 8-30V электропитания

Выходной сигнал цепи: NPN&PNP

Воспринимать основной: светоэлектрический

ИМП ульс в поворот: 250ppr-1600ppr

Максимальная скорость 5000rpm мотора

Ранг IP50 уровня защиты

Выход ленточного кабеля



Спецификация



Название продукта

Миниатюрный роторный участок NPN AB кодировщика S18 вывел наружу разрешение 1600 для subminiature мотора

Бренд

HENGXIANG
Тип кодировщика Дифференциальный кодировщик

Внешние размеры

Внешний диаметр: 18mm

Толщина: 18mm

Твердый диаметр вала: ⌀2.5mm

Разрешение

36; 50; 60; 100; 200; 250; 256; 360; 400; 500; 512; 720; 800; 1000; 1024; 1440; 1600

Участок выхода

Участок a, b, z

Подача напряжения

DC5V & DC8--30V

Тип выхода

Кабель вне от стороны

Кабель вне от задней части

Режим выхода

Выход открытой цепи сборника (NPN &PNP)

Экологическая температура

Рабочая температура: -20~+80° (не морозить)

Температура хранения: -25~+85° (не морозить)

Экологическая гуманность

Работать и хранение: 35~85%RH (не-конденсировать)

Верхняя частота ответа

100kHz Макс

Верхний Rev

5000rpm

Ранг защиты

IP50

Потребление настоящее

50mA Макс

Время падения подъема

100nsec Макс

Нагрузка вала

Radiel: 2N; Осевой: 2N

Вибрация (вытерпите)

Амплитуда 0.75mm, 10-50Hz, 1 час для направления X/Y/Z индивидуально

Сотрясите (вытерпеть)

49/m/s2, три раза для x, y, направление z индивидуально

Материал вала

нержавеющая сталь 304

Длина кабеля

150mm
Аттестация CE



Миниатюрное роторное разрешение 1600 кодировщика S18 для Subminiature мотора 0





Принцип кодировщика



Механическая степень фактическое вращение вала в градусах. Электрический градус использован для электрических сигналов. Необходимое время на завершать один переменное электрическое напряжение/период тока определено как 360 электрических градусов (el°). Для дифференциальных кодировщиков, один цикл равен до один полный ИМП ульс. С, который дали PPR электрический градус можно преобразовать к механической степени для любого дифференциального кодировщика.



Каждое el° 90 дифференциальный кодировщик выводит наружу поднимая или падая край на выходе «a» или «b» который можно интерпретировать как отсчет. Если кодировщик выводит наружу 1000 PPR, то счетчик может интерпретировать 4000 отсчетов (4 отсчета каждый ИМП ульс).



Пакет

Каждый одиночный кодировщик упакован в одиночную безопасную коробку с защищая пузырем.

После этого все кодировщики будут положены в более большую коробку для подготовки пересылки.



О нашей фабрике

  • Собственный бренд кодировщика «HENGXIANG»
  • Имеет ISO9001: Сертификат 2000 системы управления качеством и аттестация CE
  • Патенты вымысла 5 и общего назначения модельные патенты 5
  • Проект проведенного Шанхая новый и высокотехнологичный достижений преобразования.
  • Наша цель: Требование к клиента встречи, создающ клиентов общественной стоимости, служения внимательно и достигать беспроигрышного.
  • Размещенный в городе Шанхая
  • 20-30 лицо имеющее трудовых стажей



Вопрос о кодировщиках или нашей фабрике перед приказывать

Q: Где ваша фабрика?

: Наша фабрика расположена на городе Шанхая.

Q: Могу я оплатить посещение к вашей фабрике?

: Да, вы мы приветствуем для того чтобы посетить нашу фабрику в любое время если удобный.

Q: Сколько времени ваш срок поставки?

: Обычно 3 рабочего дня для образца, 7-15 дней для массового производства,

Дата продукции согласно количеству заказа.

Q: Что самое высокое разрешение ваших продуктов кодировщика?

: Самое высокое разрешение 80000ppr, вы может отправить нас по электронной почте для больше информации.

Q: Можно ваш кодировщик подгонять?

: Да, наш кодировщик можно подгонять согласно вашим требованиям,

Q: Вы испытываете ваш продукт кодировщика перед пересылкой?

: Да, мы тест 100% и рассмотреть каждую часть перед грузить, который нужно убеждаться она для того чтобы работать хорошо на вашем приборе.
