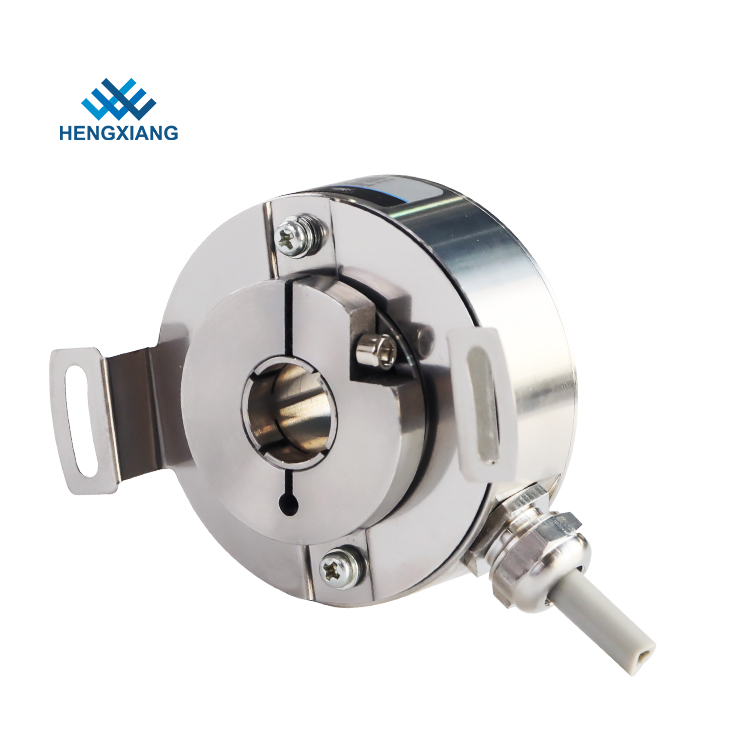

Полого вала предохранения от IP65 Staninless кодировщик стального высокого дифференциальный роторный
Особенность: Дифференциальное diamter кодировщика 50mm внешнее, через глухое отверстие отверстия доступное, сигнал UVW.
Применение: Мотор, CNC, индустрия автоматизации, сборочный конвейер, etc.
Важные параметры: максимальноеppr 10000 & 5000/8ppr, высокая защита IP65 (доказательство воды, доказательство пыли), нержавеющая сталь, дифференциальный сигнал (TTL/HTL).
Продукт Paramenters:
Детали
|
Основные параметры
|
Бренд
|
HENGXIANG
|
Тип кодировщика
|
Дифференциальный тип
|
Внешний диаметр
|
50mm
|
Толщина
|
27mm
|
Тип полого вала
|
Через вал
|
Диаметр полого вала
|
10mm; 12mm; 14mm; 15mm (опционный)
|
Разрешение
|
1000; 1024; 1250; 2000; 2048; 2500; 4096; 5000; 10000
|
Участок выхода
|
1=A+B; 2=A+B; 3=A+B+Z; 4=A+A-+B+B-; 6=A+A-+B+B-+Z+Z-; 12=A+A-+B+B-+Z+Z-+U+U-+V+V-+W+W-
|
Подача напряжения
|
DC5V; DC8-30V
|
Тип выхода
|
Радиальный кабель
|
Режим выхода
|
F=Push-pull; C=TTL (DC5V)
|
E=HTL (DC8-30V)
|
Потребление настоящее
|
100mA Макс; 120mA Макс
|
Верхнее frenquency ответа
|
100kHZ; 500kHZ; 600kHZ
|
GND
|
не соединенный с кодировщиком
|
Начало вращающего момента
|
Чем 9.8×10-3 N.m
|
Момент инерции
|
Чем 6.5×10-6 kg.m2
|
Экологическая температура
|
Работать: -40~+90℃ (repeatable обматывая кабель: -10℃); Хранение: -45~+95℃
|
Экологическая влажность
|
Работать и хранение: 50~85%RH (noncondensing)
|
Защита
|
IP67
|
Раковина
|
Нержавеющая сталь
|
Аттестация
|
CE
|
пакет
|
Коробка коробки
|
Чистый вес
|
О 150g
|
