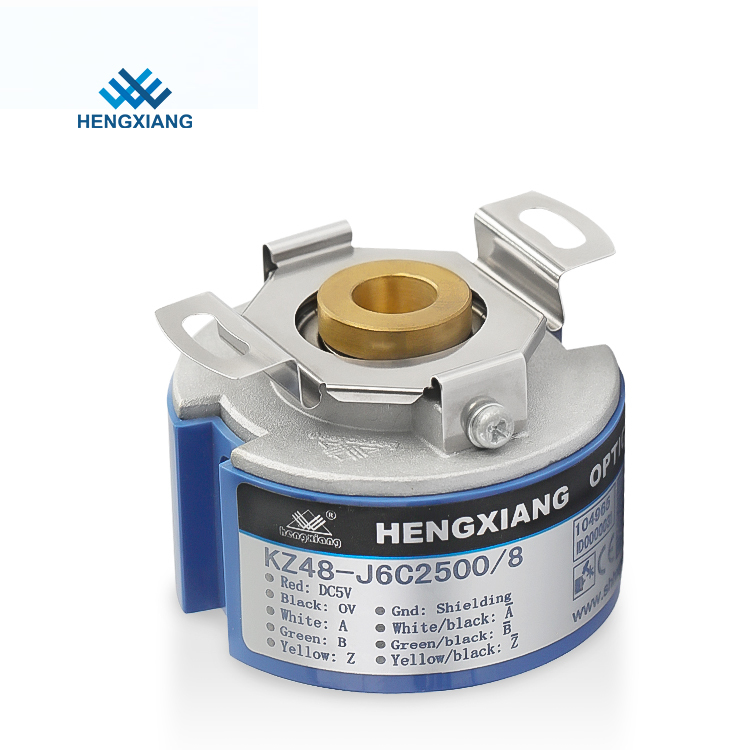

HENGXIANG-K48 Hollow Shaft Incremental Rotary Encoders Series SEB 50-10000P/R

Инкрементальные датчики вращения с полым валом HENGXIANG-K48 серии SEB 50-10000P/R

  • Высокий свет

    Инкрементальные энкодеры с полым валом

    ,

    инкрементальные энкодеры SEB

    ,

    инкрементальные энкодеры с полым валом 48 мм

  • Бренд
    HENGXIANG
  • Тип кодировщика
    Дифференциальный кодировщик
  • Внешний диаметр
    48мм
  • Толщина
    34mm
  • Размер установки
    40mm (плита 48T40 весны)
  • Тип полого вала
    через прямое отверстие
  • Диаметр полого вала
    6mm; 8mm; 10mm; 12mm
  • Разрешение
    50-10000; 1000-10000/4/6/8
  • Участок выхода
    Участок A+, B+, Z+, a, B-, Z-, U+, V+, W+, U-, v, W-
  • Подача напряжения
    DC5V; DC8--30V
  • Outlettype
    Кабель вне от стороны
  • Режим выхода
    NPN/PNP/Voltage/Push-pull/TTL/HTL
  • Ранг защиты
    IP40
  • Чистый вес
    О 140g (с пакетом)
  • Место происхождения
    Шанхай, Китай
  • Фирменное наименование
    HENGXIANG
  • Сертификация
    CE,ISO9001
  • Номер модели
    K48
  • Количество мин заказа
    энкодер 1 шт. для начала заказа
  • Цена
    negotiable
  • Упаковывая детали
    каждая 1 штука была упакована в одну картонную коробку
  • Время доставки
    3-5 рабочих дней для заказа образца, 7-15 рабочих дней для массового заказа
  • Условия оплаты
    Д/А, Д/П, Т/Т, западное соединение, кредитная карта, мастер-карта, ПайПал, етк
  • Поставка способности
    100К штук в год

Инкрементальные датчики вращения с полым валом HENGXIANG-K48 серии SEB 50-10000P/R

Инкрементальные датчики вращения с полым валом HENGXIANG-K48 серии SEB 50-10000P/R


1).Вопросы, требующие внимания
Необходимо выбрать напряжение питания: DC5V или DC8-30V
Необходимо выбрать номер модели листовой рессоры, если вы выбираете энкодер с полым валом
Пожалуйста, сообщите скорость двигателя (об/мин), которую вы фактически используете
Если у вас есть какие-либо другие требования, укажите подробные параметры

Инкрементальные датчики вращения с полым валом HENGXIANG-K48 серии SEB 50-10000P/R 0


2).Связанный номер детали серии K48
К48-ДЖ6Э2048К12
К48-ДЖ6К2500К10
К48-ДЖ12Э2000/4К8
К48-ДЖ12К2500/8К6
К48-ДЖ6Э3600Б12
К48-ДЖ6К1024Б10
К48-ДЖ12Э1200/6Б8
К48-ДЖ12К1200/8Б6
К48-ДЖ12Э1000/6К12
К48-ДЖ12К1000/16К10

3).Детали спецификации

ПредметыОсновные параметры
БрендХЕНСЯН
Тип кодировщикаИнкрементальный энкодер
Внешний диаметр48мм
Толщина34мм
Установочный размер40 мм (пружинная пластина 48T40)
Тип полого валачерез прямое отверстие
Диаметр полого вала6мм;8мм;10мм;12мм
Разрешение50;60;100;200;256;300;360;500;512;600;720;1000;1024;1200;2000;2048;2500;3600;4096;5000;8192;10000.
1000/4/6/8;1024/4/6/8;2048/4/6/8;2500/4/6/8;4096/4/6/8;8192/4/6/8;10000/ 6/8
Выходная фазаФаза A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W-
Напряжение питанияDC5V ;DC8--30В
Тип розеткиКабель сбоку
Режим выводаNPN/PNP (выход с открытым коллектором)
Выходное напряжение
Двухтактный выход
линейный привод (26LS31) TTL
линейный привод (DC8-30V) HTL
Фаза TTL(DC5V) ABZ находится за фазой UVW
Степень защитыIP40
Длинна кабеля500мм
Ток потребления100 мА МАКС.
Максимальная частота ответов100 кГц
Допустимая пульсация≤3% среднеквадратичного значения
Напряжение нагрузки≤DC30V
Прочность изоляцииAC500V 60s
Изоляционное сопротивление10МОм
ЗАЗЕМЛЕНИЕне подключается к энкодеру
Соотношение метки к пробелуот 45% до 55%
пусковой моментменее 9,8х10-3Нм
Промежуточный моментменее 6,5х10-6кг.м2
Нагрузка на валРадиальное 50Н;Осевое 30Н
Топ REV5000 об/мин
Срок службы подшипника1,5х109обороты при номинальной нагрузке (100000 часов при 2500 об/мин)
Температура окружающей средыЭксплуатация: -20 ~+85°; хранение: -25 ~+90°
Влажность окружающей средыЭксплуатация и хранение: 35-85% относительной влажности (без конденсации)
Вибрация (терпеть)Амплитуда 0,75 мм, 5-55 Гц, 2 часа для трех осей индивидуально
Носок (терпеть)490 м/с2,11 мс три раза для направления X,Y,Z индивидуально
Материаллитой алюминий
СертификацияCE
упаковкаКартонная коробка
Вес неттоОколо 140 г (с упаковкой)
