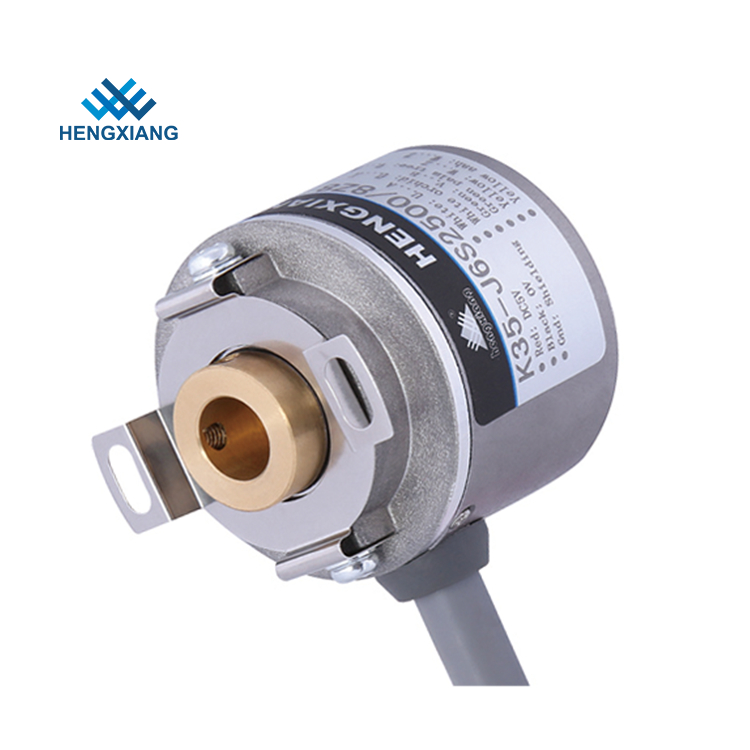

5000ppr 8mm Hollow Shaft HTL TTL Optical Incremental Rotary Encoder Push Pull IP50

кодировщик пушпульное IP50 полого вала HTL TTL 5000ppr 8mm оптически дифференциальный роторный

Продукция - Кодировщики полого вала дифференциальные
  • Высокий свет

    Двухтактный оптический угловой энкодер IP50

    ,

    оптический инкрементный угловой энкодер 5000ppr

    ,

    оптические инкрементальные энкодеры с полым валом

  • Внешний диаметр
    35мм
  • Размер установки
    29mm/40mm
  • Тип вала
    Через/глухое отверстие 6mm/8mm/10mm
  • Разрешение
    50-5000 ppr; 1000-5000/4/6/8
  • Участок выхода
    A/AB/ABZ/±AB/±ABZ/±ABZUVW
  • Тип выхода
    Радиальный кабель
  • Тип Otput
    Напряжение тока OC (NPN/PNP)/Push-pull/TTL/HTL
  • Степень защиты
    IP50
  • Напряжение питания
    DC5V; DC8-30V
  • Заявление
    Мотор сервопривода/машинное оборудование текстильной промышленности/упаковки/etc.,
  • Место происхождения
    Шанхай, Китай
  • Фирменное наименование
    HENGXIANG
  • Сертификация
    CE,ISO9001
  • Номер модели
    Номер детали кодировщика некоторое K35
  • Количество мин заказа
    кодировщик 1pcs для начала заказа
  • Цена
    negotiable
  • Упаковывая детали
    каждое 1 часть было упаковано в одиночную коробку коробки
  • Время доставки
    3-5 рабочих дней для заказа образца, 7-15 рабочих дней для массового заказа
  • Условия оплаты
    D/A, D/P, T/T, западное соединение, кредитная карточка, Master Card, PayPal, etc
  • Поставка способности
    части 100K в год

кодировщик пушпульное IP50 полого вала HTL TTL 5000ppr 8mm оптически дифференциальный роторный

  • 5000ppr 8mm Hollow Shaft HTL TTL Optical Incremental Rotary Encoder Push Pull IP50
  • 5000ppr 8mm Hollow Shaft HTL TTL Optical Incremental Rotary Encoder Push Pull IP50
  • 5000ppr 8mm Hollow Shaft HTL TTL Optical Incremental Rotary Encoder Push Pull IP50
  • 5000ppr 8mm Hollow Shaft HTL TTL Optical Incremental Rotary Encoder Push Pull IP50
Получить цену Контакт

5000ppr 8 мм полый вал HTL TTL оптический инкрементный поворотный энкодер двухтактный IP50



1. Особенность: Инкрементный энкодер, полый вал поворотныйэнкодер,



2. Применение: Сервопривод двигатель,текстильная промышленность и другие промышленные автоматы.



3. Важные параметры:Сквозное/глухое отверстие,IP50,УФ-сигнал



Заявление:

Инкрементный энкодер в основном используется в станках с ЧПУ и принадлежностях к оборудованию, роботах, автоматических сборочных машинах, автоматических производственных линиях, лифтах, текстильном оборудовании, швейном оборудовании, упаковочном оборудовании (фиксированная длина), полиграфическом оборудовании (синхронизация), деревообрабатывающем оборудовании, пластиковом оборудовании ( фиксированный номер), резиновые и пластмассовые машины, картографические инструменты, гониометры, целительские радары и т. д.





Параметры продукта
Предметы
Основные параметры
Бренд
ХЕНСЯН
Тип кодировщика
Инкрементальный энкодер
Внешний диаметр
35мм
Толщина
35мм
Установочный размер
40мм(пружинная пластина 35Т40);29мм(35Т29)
Тип полого вала
глухая дыра
Диаметр полого вала
6 мм, 8 мм; 10 мм
Разрешение
30;36;50;60;100;200;250;256;300;360;400;450;500;512;600;1000;1024;1200;2000;
2048;2500;4096;5000
1000/4;1000/6;1000/8;1024/4;1024/6；1024/8；2000/4；2000/6；2000/8；
2048/4；2048/6;2048/8；2500/4；2500/6；
2500/8;4096/4;4096/6;4096/8;5000/4;5000/6;5000/8
Выходная фаза
Фаза A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W-
Напряжение питания
DC5V и DC8--30В
Тип розетки
Кабель сбоку
Режим вывода
NPN/PNP (выход с открытым коллектором)
Выходное напряжение
Двухтактный выход
линейный привод (26LS31) TTL
линейный привод (DC8-30V) HTL
Фаза TTL(DC5V) ABZ находится за фазой UVW
Степень защиты
IP50
Длинна кабеля
500мм
Ток потребления
100 мА МАКС.
Максимальная частота ответов
300 кГц
Допустимая пульсация
≤3% среднеквадратичного значения
Напряжение нагрузки
≤DC30V
Прочность изоляции
AC500V 60s
Изоляционное сопротивление
10МОм
ЗАЗЕМЛЕНИЕ
не подключается к энкодеру
Соотношение метки к пробелу
от 45% до 55%
пусковой момент
менее 5,9x 10-3 Нм
Промежуточный момент
менее 1x 10-6кг.м2
Нагрузка на вал
Радиальная 30Н;Осевое 20Н
Топ REV
5000 об/мин
Срок службы подшипника
1,5x109 об/мин при номинальной нагрузке (100000 часов при 2500 об/мин)
Температура окружающей среды
Эксплуатация: -20 ～+80°; хранение: -25 ～+90°
Влажность окружающей среды
Эксплуатация и хранение: 35–85% относительной влажности (без конденсации)
Вибрация (терпеть)
Амплитуда 0,75 мм, 5-55 Гц, 2 часа для трех осей индивидуально
Носок (терпеть)
490 м/с2, 11 мс три раза для направления X, Y, Z по отдельности
Материал корпуса
литой алюминий
Сертификация
СЕ
упаковка
Картонная коробка
Вес нетто
Около 100 г (с упаковкой)



Описание продуктов
кодировщик пушпульное IP50 полого вала HTL TTL 5000ppr 8mm оптически дифференциальный роторный 0



Руководство по выбору модели
кодировщик пушпульное IP50 полого вала HTL TTL 5000ppr 8mm оптически дифференциальный роторный 1

SСоответствующий номер детали энкодера K35

К35-ДЖ12К1000/4

К35-ДЖ3В1024

К35-ДЖ2Ф2048

К35-ДЖ6К2500

К35-ДЖ12К2500/8

К35-ДЖ12Э2500/6

К35-ДЖ4Э1200

К35-ДЖ3В720

К35-ДЖ12К1024/8 ДК5В

К35-ДЖ3НХ1000



Производственные размеры
кодировщик пушпульное IP50 полого вала HTL TTL 5000ppr 8mm оптически дифференциальный роторный 2
кодировщик пушпульное IP50 полого вала HTL TTL 5000ppr 8mm оптически дифференциальный роторный 3

Использование продукта
кодировщик пушпульное IP50 полого вала HTL TTL 5000ppr 8mm оптически дифференциальный роторный 4
О заводе
ShanghaiHengxiangOptical Electronics Co., Ltd, расположенная в Шанхае, международном городе Китая, создана в 2001 году, является профессиональной производственной высокотехнологичной корпорацией, занимающейся исследованиями и производством, объединяющей оптические, механические и электронные конструкции.Сейчас мы закончили первичную конвейерную обработку производства энкодера.После многолетней разработки поворотные энкодеры теперь имеют 10 серий и более 100 видов, которые широко продаются по всему миру.Наши поворотные энкодеры широко используются в области автоматизации, такой как офисное оборудование, оборудование для водного хозяйства, электрооборудование, текстильное оборудование, столярные изделия, литьевое оборудование, оборудование для вулканизации, медицинское оборудование, станок с ЧПУ, металлургическое оборудование, печатное оборудование, испытательная машина, лифт, Серводвигатель, упаковочная машина и т. д. завоевали доверие и высокую репутацию у клиентов.Кодировщик бренда "HengXiang" имеет сертификат системы менеджмента качества ISO9001: 2000 и сертификат CE, кроме того, у нас есть пять собственных патентов на изобретения и пять патентов на полезную модель, также мы прошли Шанхайский проект трансформации новых и высокотехнологичных достижений.Наша цель: удовлетворение требований клиента, создание социальной ценности, внимательное обслуживание клиентов и достижение взаимовыгодного результата.Искренне приветствуем всех клиентов посетить нашу компанию, чтобы просмотреть и заказать продукцию бренда «HengXiang».
кодировщик пушпульное IP50 полого вала HTL TTL 5000ppr 8mm оптически дифференциальный роторный 5
кодировщик пушпульное IP50 полого вала HTL TTL 5000ppr 8mm оптически дифференциальный роторный 6
кодировщик пушпульное IP50 полого вала HTL TTL 5000ppr 8mm оптически дифференциальный роторный 7
Часто задаваемые вопросы
В: какой у вас MOQ?
А: 1 шт.
В: Как заказать кодировщик?
О: свяжитесь с нами или напишите нам, мы ответим вам как можно скорее.
Вопрос: вы фабрика или торговая компания?
A: мы 100% фабрика с нашим брендом.
В: какой у вас бренд?
A: ХЭНСЯН
В: Можете ли вы отправить товар в нашу страну?
A: Да, пожалуйста, сообщите пункт назначения и почтовый индекс, мы немедленно проверим стоимость перевозки для вас.
Q: Как получить последнюю цену?
A: Свяжитесь с нами и сообщите мне выбор модели кодировщика.
В: Как правильно выбрать модель кодировщика?
A: Правильная модель кодировщика основана на различных приложениях и параметрах, вы можете связаться с нами для получения технической поддержки, если у вас есть какие-либо вопросы.
Q: Вы предлагаете техническую поддержку?
A: Да, у нас есть профессиональный техник, который может решить все ваши сомнения.
В: Можете ли вы на заводе предложить образец?
О: Да, образец может быть предоставлен.
В: Как оплатить образец?
A: В настоящее время наша фабрика принимает T/T, кредитную карту, Paypal, Western Union или наличные.
В: Есть ли у вас видео о ваших продуктах?
О: Да, вы можете посетить нашу страницу на YOUTUBE, чтобы посмотреть видео кодировщика.
В: Какова ваша гарантийная политика продукта кодировщика?
О: 1 год гарантии качества и пожизненная техническая поддержка.
В: Где я могу скачать каталог или техническое описание энкодера?
О: Вы можете посетить наш официальный веб-сайт или отправить нам по электронной почте последние файлы.
В: Какие параметры запрашиваются перед заказом энкодера?
A: Вы должны получить некоторые основные параметры, прежде чем начать заказ.Например, установочные размеры, разрешение, сигнал цепи, напряжение питания и т. д.
Если у вас есть какие-либо сомнения по поводу выбора модели, вы можете связаться с нами для получения дополнительной помощи.
