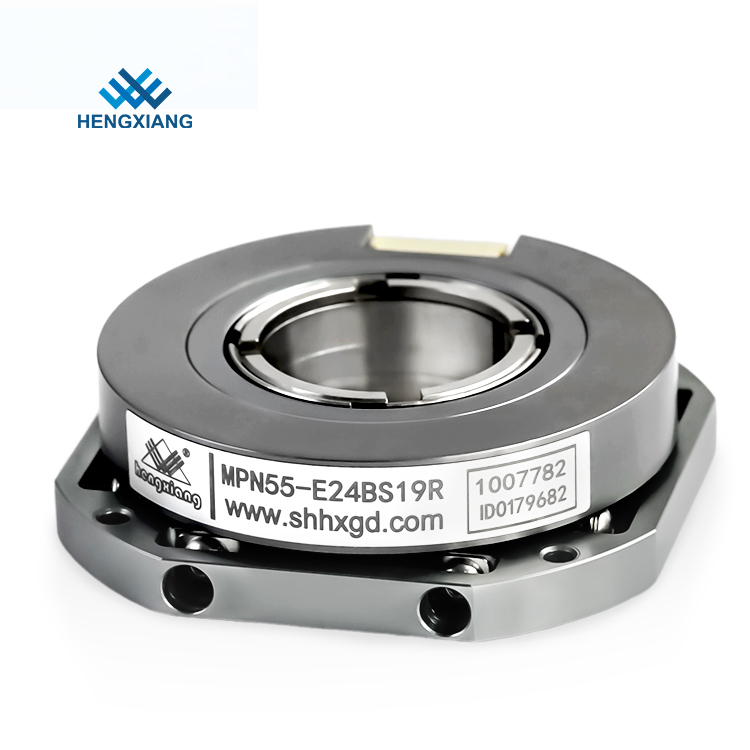

16-битный 32-битный многооборотный поворотный фланец абсолютный робот-энкодер SSI 15 мм полый MPN55
Абсолютный энкодер:
Абсолютный энкодер - это датчик, который выдает цифровой сигнал напрямую, на его круглом кодовом диске имеется несколько концентрических кодовых дисков вдоль радиального направления, на каждом канале есть полупрозрачные и непрозрачные сектора, состоящие друг из друга, деревья секторов соседних кодовых каналов двойное отношение, количество кодовых каналов на кодовом диске равно количеству битов его двоичной цифры, на одной стороне кодового диска находится источник света.
1. Особенность:Фланецэнкодер, абсолютный тип,многооборотный,полый вал, датчик SSI,
высококачественный китайский поставщик энкодера в Шанхае.
2. Применение:Сервопривод двигатель,робот и другие промышленные автоматы.
3. Важные параметры:
|
Предметы
|
Основные параметры
|
|
Бренд
|
Хэнсян
|
|
Тип кодировщика
|
Абсолютный энкодер
|
|
Внешний диаметр
|
55 мм (монтажный фланец 65 мм)
|
|
Толщина
|
15мм
|
|
Тип полого вала
|
Сквозное отверстие
|
|
Диаметр полого вала
|
14 мм;15 мм;19мм;20мм;24мм
|
|
Разрешение
|
однооборотный: 17 бит, 19 бит, 20 бит, 22 бит, 24 бит
|
|
многооборотный: 1716=17+16бит, 1916=19+16бит,
|
|
2016=20+16бит, 2216=22+16бит, 2416=24+16бит
|
|
Интерфейс
|
E=SM08B-GHS-TB ；J=радиальный кабель
|
|
Коммуникация
|
Б=БИСС-С;С=ССИ
|
|
Электрическое подключение
|
Р=РС-485
|
|
Режим вывода
|
М=многооборотный
|
|
S=однооборотный
|
|
Принцип сканирования
|
Код отражающей решетки
|
|
Точность
|
±80"
|
|
Скорость отклика
|
Нормальное действие: 6000 мин-1
|
|
Шум сигнала среднеквадратичного значения положения
|
±2@18 бит/об
|
|
Тактовая частота связи
|
≤10 МГц (BISS) или ≤ 5 МГц (SSI)
|
|
Время начала
|
типичное значение: 13 мс
|
|
Период выборки абсолютного положения
|
≤75 нс
|
|
Допустимая скорость
|
≤32200 об/мин (ограничено механическим ограничением скорости)
|
|
Кабель
|
Дифференциальная витая пара
|
|
Длинна кабеля
|
200мм-10000мм
|
|
Механическое соединение
|
С подшипником и стопорным валом
|
|
Начальный крутящий момент
|
менее 9,8×10-3 Нм
|
|
Инерционный момент
|
менее 6,5×10-6 кг.м2
|
|
Нагрузка на вал
|
Радиальная 30Н;Осевое 20Н
|
|
Скорость поворота
|
≤6000об/мин
|
|
Материал корпуса
|
Алюминий
|
|
Температура окружающей среды
|
Эксплуатация: -20~+95℃;Хранение: -25~+100℃
|
|
Влажность окружающей среды
|
Эксплуатация и хранение: 35~85% относительной влажности (без конденсации)
|
|
Вибрация
|
Амплитуда 1,52 мм, 5 ~ 55 Гц, 2 ч для направления X, Y, Z индивидуально
|
|
Шок
|
980 м/с2 11 мс, три раза для направления X, Y, Z по отдельности
|
|
Защита
|
IP50
|
|
Вес нетто
|
Около 150 г
|
4. Детали MPN55
